圆弧造型解决方案

圆弧造型解决方案----COB模组可以让圆弧不再是直线段的组合

  在许多创意造型屏的设计中,圆弧造型是最基本的造型之一。但由于模组托架厚度的原因,传统的圆弧屏都是直线段的过渡,不是真正的圆弧屏。COB模组可以使圆弧成为圆滑的过渡,模组之间不再有缝隙。

一.弯曲能力

  由于韦侨顺COB室内模组都具有可弯曲性,根据不同的模组尺寸可以弯曲成不同的弯曲半径的圆弧。如下图所示

通常在1.2mm厚度的PCB板的条件下,可以用16个模组组成一个元。下面列表说明韦侨顺COB室内模组的弯曲能力。


规格
颜色
单元板尺寸
像素点
组成圆用板数
弯曲圆直径
P4-16s(16x32)
单双色、全彩
64x128mm
16x32
16
651.9mm
P4.8-16s(16x32)
单双色
76.8x153.6mm
16x32
16
782.28mm
P5-8s(16x32)
全彩
80x160mm
16x32
16
814.87mm
P6-16s(16x32)
单双色
96x192mm
16x32
16
977.85mm
P7.62-16s(16x32)
单双色
122x244mm
16x32
16
1242.68mm


如果客户有更小的弯曲直径的要求,我们可以为其专门定制0.6mm的PCB板,这样可以使弯曲直径减小很多。

这张图展示了不同模组的弯曲能力。

二.几种造型方式

       1. 前造型板方式

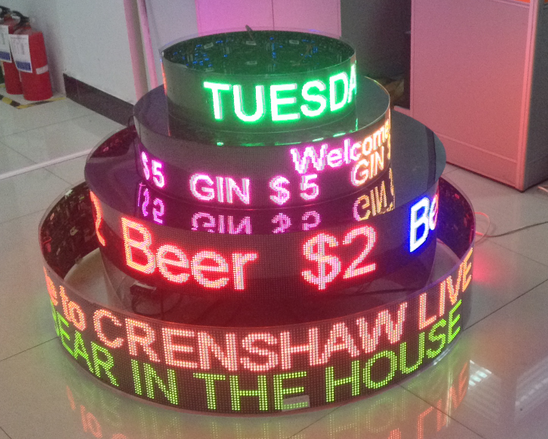

       如上图所示的蛋糕型圆弧采用的都是透明的PC阳光耐力板的前造型板方式,模组用透明螺丝固定在造型板上。

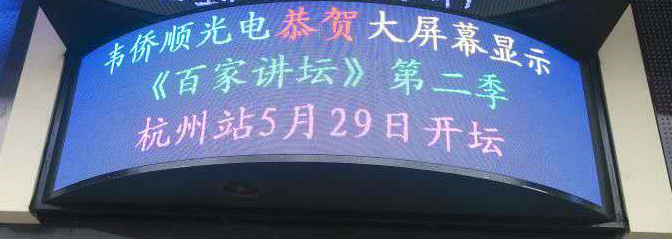

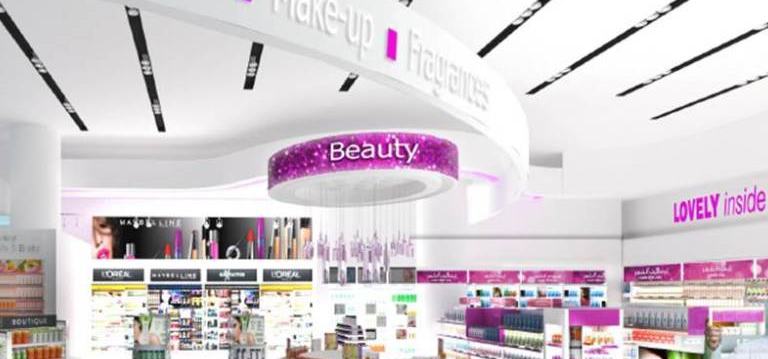

       特点是制作结构简单,造价低,易安装,但必须在设计时就要考虑好安装结构和边条装饰,比较适合窄而长的显示屏,比如下图的场景中。缺点是透明板有一定的反光。

       2. 后造型板方式

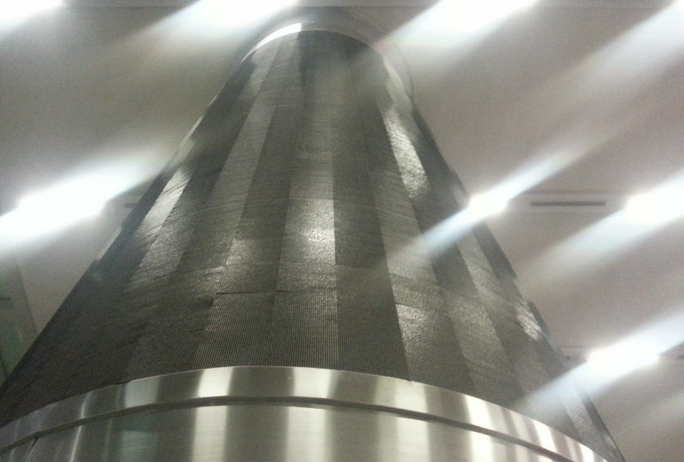

       后造型板是在模组后采用薄铝板作为造型板,可以解决透明板反光的问题,单造价相对要高些。下图采用的就是后造型板的方式,同样也是适合高度不超过1200mm的显示屏。

        3. 箱体结构方式

        对屏体高度超过1米以上屏,要采用箱体结构方式,造价会比较高。



三. 模组固定孔位尺寸的缩放

 不管采用上述三种方式的哪一种,在设计时都要根据不同的弯曲直径和内外弧来考虑固定模组孔位的缩放,设计出钻孔模板。为了消除弯曲造成的缝隙和挤压,通常在制作外弧屏时要缩短孔位尺寸,在制作内弧屏时要放大孔位尺寸。



四.与传统产品效果对比

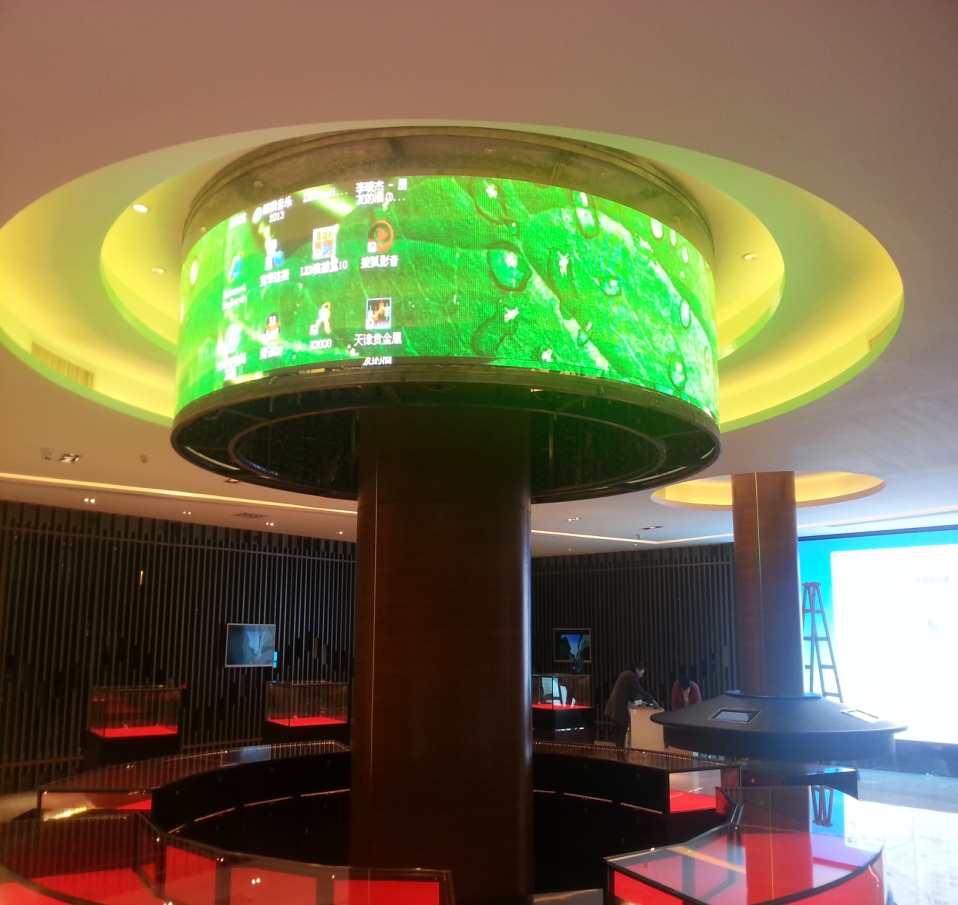

2014年珠海横琴贵金属交易中心项目

传统产品时直线段过渡


五.户外圆弧造型

      为便于实现户外造型,韦侨顺专门设计了用于户外圆弧造型的160x160小模组,侧边有较大的斜度,适合户外造型。

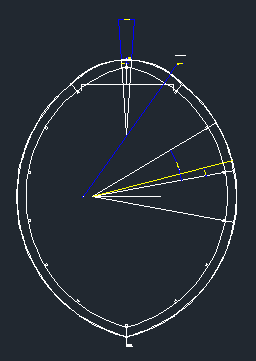

这是我们设计的一个户外海边橄榄造型项目,从5米多的直径过度到2.6米左右。

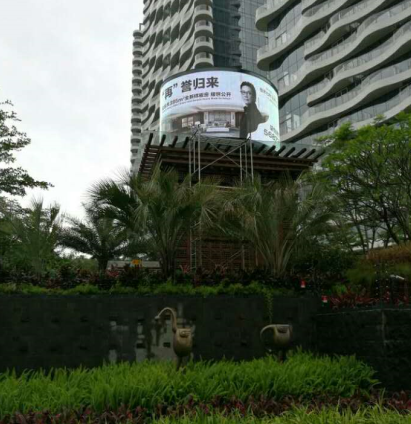

这是项目完工后的照片。
